Fidas®200 S是专门为管制空气污染而开发的气溶胶光谱仪。它可以连续分析环境空气中存在的细粉尘颗粒，测量尺寸范围为180 nm – 18 µm，并同时计算PM10和PM2.5排放值，以通过法律进行监控。同时计算并记录PM1，PM4，PMtot，颗粒数浓度Cn和粒度分布。因此，它仅通过计数、单颗粒测量原理即可提供有关细尘颗粒的全面信息。

此处显示的版本Fidas®200 S包括一个19英寸机架安装设备和一个单独的传感器（连接距离3 m，可根据请求提供其他长度），用于安装在空调监控站（温度范围-20 – 50°C）。单独的传感器锁定在气溶胶采样管的下端，极大地方便在现有吊顶压盖站点安装。Fidas®200 S的变体型号是基本型Fidas200®和Fidas®200 E，专为室外安装而设计（包括不锈钢柜）。

德国palas Fidas 200S细粉尘测量设备

德国palas Fidas 200S细粉尘测量设备

Fidas®200 S及其功能相同的变体型号Fidas®200和Fidas®200E是目前少有的一种光学单颗粒测量设备，设备根据VDI 4202-1，VDI标准4203-3，EN 12341，EN 14907，EN 16450和欧盟等效性指南GDE同时监控PM10和PM2.5，并通过EN 15267-1和-2标准认证。 Fidas®200 S的型式认可声明首先在2014年4月1日的德国联邦公报B7的第V章通知5.1中发布。TÜVRheinland和德国联邦环保局根据EN 15267发布的产品合格证书（第4页列出的Fidas®200 E版本以及TÜVRheinland编制的Fidas®200 S版本测量系统测试报告已在www.qal1.eu上发布。

除此之外，Fidas®200以及Fidas®200E和Fidas®200S还在英国获得型式认可和认证（Defra认证），符合“ CAMS的MCERTS性能标准”和“英国颗粒物的MCERTS” 的要求。相应的MCERTS / DEFRA批准证书以及测试报告可公开获得。

图1： Fidas®200 S的EN 15267证书

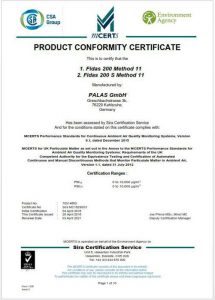

图2：Fidas®200获得MCERTS / DEFRA认证

Fidas®200 S利用成熟的单颗粒光散射尺寸分析原理，并配备高强度（dp，min = 180 nm）、高度稳定的光输出和长寿命的LED光源。可以使用单分散测试气溶胶验证仪器的校准结果，并在必要时随时方便、快捷地进行调整，即使在现场安装时也是如此。

Fidas®200 S的采样系统以大约0.3 m3 / h的体积流量运行。它配备符合VDI 2119-4标准的Sigma-2采样头，即使在强风条件下也可以进行代表性采样；还设有一条干燥线，可以防止凝结引起测量误差。干燥线（智能气溶胶干燥系统– IADS）是根据环境空气温度、压力和相对湿度来控制的。这些数据由气象站提供；可选地，还可以提供风速、风向和降水量数据。采样系统中集成用于圆形平面过滤器（直径47毫米）的过滤器支架，从而可以（举例来说）随后对气溶胶成分进行化学分析。

Fidas®200 S提供多种通讯选项，允许对系统进行全面的远程控制和维护，并且可以通过Palas.de进行在线数据访问。与系统一起提供的软件提供用于评估（例如，全面的统计和平均）和测量数据输出的通用选项。

实际的气溶胶传感器是一种光学气溶胶光谱仪，它使用Lorenz-Mie单个粒子的散射光分析来确定粒径。单个颗粒移动通过光学差异化的测量空间，该测量空间被白光均匀照射。每个粒子都会产生以85°至95°的角度检测到的散射光脉冲。基于散射光脉冲的数量来测量粒子数。散射光脉冲水平是粒度直径度量结果。

德国palas Fidas 200S细粉尘测量设备

精密的光学器件、使用的多色LED的高光输出以及使用对数A/D转换的强大信号处理电子设备，可检测直径低至180 nm的颗粒。例如，特别是在道路附近，检测高浓度小颗粒是非常重要的。图3显示小颗粒尺寸检测限制的影响，并且与300nm检测下限的系统进行比较。

粒度分析仪的分类精度和分辨率越高，就可以更准确地确定粒度分布。 Fidas®200 E光源具有明确的校准曲线，因此具有非常高的粒径分辨率和分类精度。 Fidas®传感器的测量体积T孔技术，在光学上进行准确定界，该技术可确定颗粒尺寸而不会出现边界带错误，从而有助于提高尺寸确定精度。强大的数字信号处理功能可以识别并补偿一致的读数（由多个粒子的同时存在引起）。

为了从测量数据中计算质量或质量分数，使用（但取决于粒度）转换因子处理粒度分布（请参见图4）。这考虑到，取决于颗粒大小，环境气溶胶由来自不同来源（例如燃烧气溶胶、轮胎磨损、花粉）的颗粒组成。质量分数，例如PM10，通过将相关的分离曲线（请参阅EN 481）应用于粒度分布数据来确定。即使光学测量技术间接确定颗粒质量（等效方法），在任何情况下都无法保证与重量分析结果完全相同，但是在处理测量数据时所使用的经验知识确保与标准参考方法具有良好的相关性（参见图5），如型式认可测试中所示。

图3

图4

图5

图3：尺寸范围为0.18 – 18 µm的Fidas®细粉尘测量系统具有更高的灵敏度

图4：将粒度分布数据转换为PM值的算法比较

图5：《适用性测试过程中的Fidas®200 S和Fidas®200测量系统补充测试报告》中的Fidas®200 S的PM10参考当量功能与参考小型过滤器的比较Palas®GmbH用于悬浮颗粒物PM10和PM2.5的组件，TÜV报告号：936/21227195 / B“。

可以将多个分离曲线同时应用于相同的尺寸分布数据，从而允许同时计算和输出数据，例如PM10和PM2.5数据以及其他质量分数。
